Строительство бани, как собственно, и любое другое строительство, начинается с точной разметки участка. На этом этапе чертеж переносится с бумаги на местность, и любая ошибка может обойтись довольно дорого. Поэтому проще потратить чуть больше времени и сделать все наверняка, чем потом разгребать последствия и переделывать.
Хотя сама работа не так сложна, как кажется. Нужно только подготовить площадку, использовать подходящие инструменты и соблюдать правильную последовательность действий. С последним, к слову, отлично помогут лазерные дальномеры и нивелиры. Они позволят быстрее и точнее выполнить все необходимые измерения.
В этой статье мы с вами разберем, как правильно разметить фундамент под баню своими руками. Материал будет полезен всем, кто хочет построить баню качественно, без лишних затрат и переделок.
Что понадобится для разметки
В принципе, список не такой длинный, как может показаться на первый взгляд. Из базового набора вам нужно будет подготовить:
- Рулетку (желательно не менее 10 метров).
- Колышки (деревянные или металлические, длиной примерно 50 сантиметров).
- Прочный шнур/бечевку/леску (нужно будет для обозначения границ).
- Отвес (для переноса точек сверху вниз).
- Строительный угольник (для построения прямых углов).
Но база базой, а бывает, что хочется сделать все побыстрее, поточнее, поудобнее и без ущерба качеству. В этом случае помогут некоторые профессиональные инструменты:
- Лазерный дальномер. Позволит быстро и точно отмерить расстояния. Особенно будет полезен на неровном грунте.
- Оптический нивелир. Нужен для переноса отметок высоты с высокой точностью (например, ±0,7–2 мм на 1 км). Незаменим, если участок сложный или нужно выдержать строгую горизонталь.
- Нивелирная рейка. Идет обычно в комплекте с нивелиром. Нужна для снятия отметок высоты.
- Штатив. Для устойчивой установки нивелира или лазерного уровня.
Bosch GOL 32 D Professional
- Max мощность, Вт 10000
- Диапазон входного напряжения, В 140-260
- Максимальный потребляемый ток, А 52.6
Bosch GLM 50-27 CG
- Max мощность, Вт 30000
- Диапазон входного напряжения, В 240-450
- Максимальный потребляемый ток, А 44

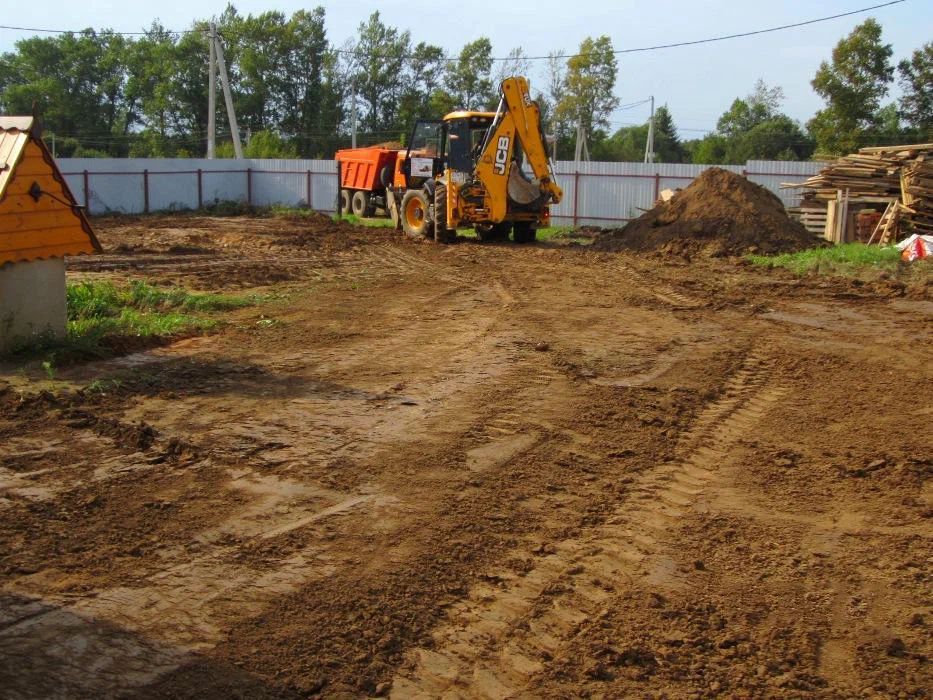

Подготавливаем площадку
Прежде чем натягивать шнуры и выставлять колышки, участок нужно привести в порядок. Для начала очистите место строительства от мусора, веток, кустарников, крупных камней и прочих нежелательных предметов. Если на площадке есть небольшие деревья или старые пни, их тоже лучше убрать заранее.
Как только все будет чисто, снимите плодородный слой почвы. По толщине это примерно 15–30 см. Зачем? Все просто. Верхний слой содержит корни растений и органические остатки, которые со временем разлагаются, поэтому использовать его в качестве основания под фундамент нельзя. Кстати, снятую землю лучше не выбрасывать — она пригодится для грядок, клумб или выравнивания участка.
Следующий шаг — выравнивание площадки. Чем ровнее основание, тем проще выполнять разметку и контролировать размеры будущего фундамента.
А еще на этапе подготовки стоит обратить внимание на рельеф участка. Так, желательно, чтобы вокруг бани был небольшой уклон. По нему дождевая и талая вода сможет уходить от фундамента.
Подготавливать нужно не только место под сам фундамент. Рабочая площадка должна быть минимум на полметра больше его размеров с каждой стороны. Такой запас позволит без помех установить колышки, натянуть шнуры и прочее.
Строим внешний контур фундамента
Когда площадка подготовлена, можно переходить к самой разметке. На этом этапе важно не торопиться. Ведь, как известно, «тише едешь — дальше будешь».
Сначала определите базовую линию, от которой будут выполняться измерения. Обычно ее «привязывают» к уже существующим объектам на участке. Например, к забору или соседнему строению. Это позволит расположить баню именно там, где она предусмотрена проектом. После этого в точке первого угла вбейте колышек — он станет отправной точкой всей разметки.

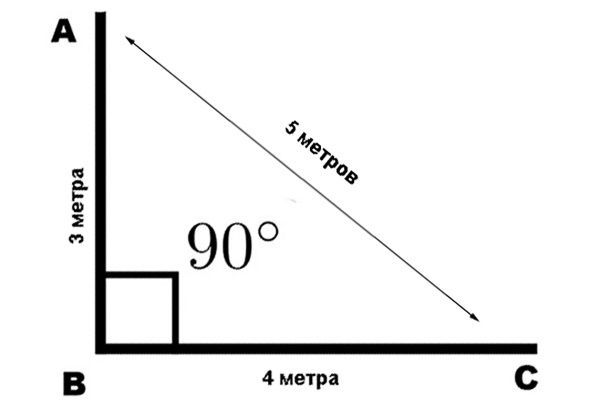

Следующая задача — построить прямой угол. Самый известный способ — правило «египетского треугольника» (с соотношением сторон 3:4:5). От первого колышка отмерьте 3 метра по одной линии и 4 метра по предполагаемому перпендикуляру. Затем измерьте расстояние между полученными точками. Если оно составляет ровно 5 метров, угол равен 90°.
Если размеры сторон отличаются от 3 и 4 метров, можно воспользоваться теоремой Пифагора. Она позволяет заранее рассчитать длину диагонали по формуле a² + b² = c². Проверить правильность построения угла можно с помощью рулетки.
Но самый простой и быстрый вариант — использовать лазерный нивелир с функцией построения взаимно перпендикулярных линий. Прибор сразу покажет направление под прямым углом. Выполнять дополнительные расчеты и многократно перепроверять измерения не придется.
Когда первый угол будет готов, отложите по полученным направлениям длину и ширину будущей бани. Затем установите остальные колышки. После этого обязательно измерьте диагонали получившегося прямоугольника. Если они равны, значит разметка выполнена правильно. Допустимое расхождение обычно не превышает 20 мм. Такой погрешности вполне достаточно для частного строительства.

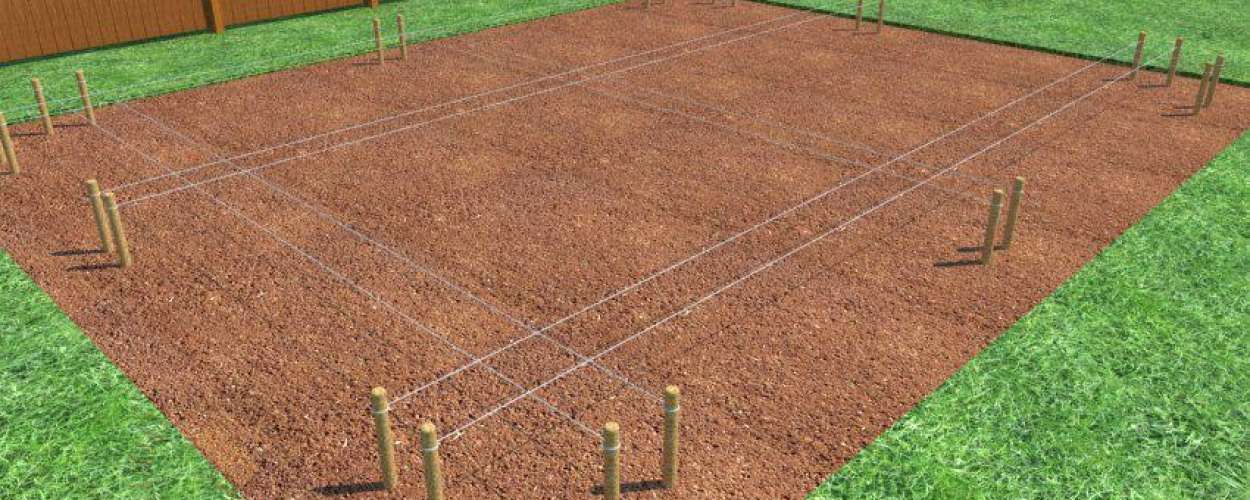

В конце остается соединить все колышки прочным шнуром. Натянутый шнур обозначит внешний контур будущего фундамента и позволит сразу увидеть его расположение на участке. В завершение еще раз проверьте длину всех сторон и диагоналей. Удобнее всего это сделать лазерным дальномером.
Размечаем внутренний контур (для ленточного фундамента)
После того как внешний контур готов, можно переходить к разметке внутренней границы фундамента. Этот этап необходим при строительстве ленточного фундамента, чтобы сразу обозначить ширину будущей бетонной ленты и получить точные границы траншеи. Делается это так:
- От натянутого внешнего шнура отмерьте внутрь расстояние, равное проектной ширине фундамента.
- В каждой угловой точке установите дополнительные колышки и натяните между ними шнур. В результате получится второй, внутренний контур, который будет идти параллельно внешнему по всему периметру.
- После завершения разметки еще раз измерьте расстояние между внешним и внутренним шнуром в нескольких местах. Оно должно быть одинаковым по всему периметру.
- Где-то появились отклонения? Тогда лучше сразу их скорректировать.
Если вместо ленточного основания планируется столбчатый фундамент, внутренний контур не размечают. В этом случае просто отмечают места установки каждого столба. Обычно их располагают по углам строения, в местах пересечения внутренних стен и под несущими перегородками. Важно соблюдать одинаковый шаг между опорами. Каждую точку отмечают отдельным колышком, после чего дополнительно проверяют расстояния между ними.

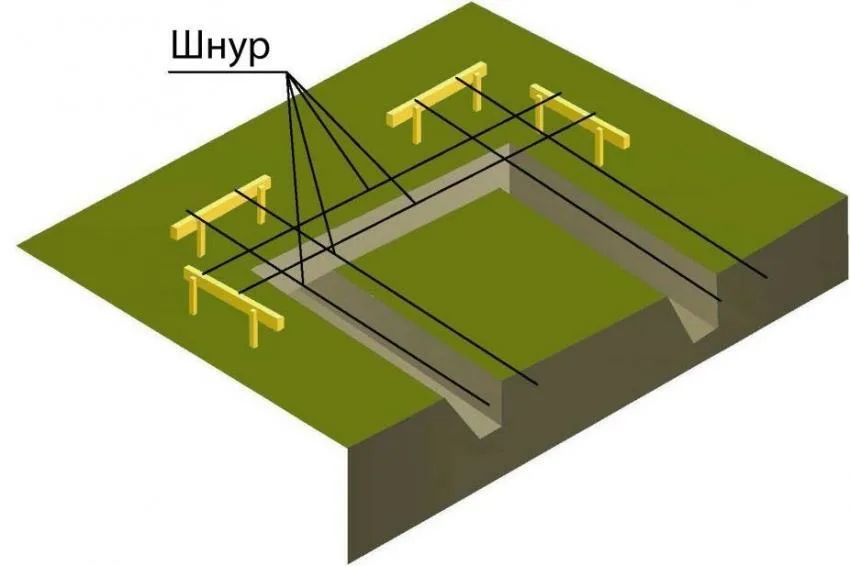

Устанавливаем обноску
Обноска — это простая временная конструкция из деревянных столбиков и досок. Она помогает сохранить разметку на всем протяжении строительства. Устанавливают ее как правило за пределами будущей траншеи (обычно на расстоянии от 0,8 до 1,5 метра от края фундамента). На первый взгляд может показаться, что это лишняя работа, но именно обноска позволяет не потерять точные оси после начала земляных работ.
Так, во время копки траншеи первоначальные колышки часто приходится убирать — они мешают технике или ручной работе. И если разметка была нанесена только на земле, восстановить ее потом будет сложно. Обноска же остается на месте и служит постоянной точкой отсчета на всех этапах устройства фундамента.
Для установки обноски сначала вкопайте деревянные столбики по углам будущей бани, а также в промежуточных точках по всему периметру. Стойки должны быть достаточно прочными и устойчивыми — чтобы не смещаться от случайного удара или натяжения шнура. Затем к столбикам крепят горизонтальные доски. Обычно их располагают на высоте около 1–1,5 метра от земли. Или ориентируют по уровню будущего пола.
Очень важно, чтобы все доски обноски находились в одной горизонтальной плоскости. Даже небольшие перепады по высоте могут привести к ошибкам при переносе осей.
После монтажа обноски необходимо перенести на нее основные оси фундамента. Для этого используют отвес: его устанавливают над точками первоначальной разметки и отмечают место пересечения с верхней кромкой доски. В отмеченных местах забивают гвозди или делают небольшие насечки. Затем между соответствующими отметками натягивают шнуры — они и будут показывать точное расположение стен и границ будущего фундамента.
Такая система позволяет сохранить разметку на весь период строительства и значительно упрощает дальнейшие работы — от копки траншеи до установки опалубки.
Заключение
Правильная разметка — один из самых важных этапов строительства бани. От того, насколько точно перенесен проект на участок, зависит геометрия фундамента, ровность стен и надежность всей конструкции в целом.
Хорошая новость в том, что выполнить разметку своими руками вполне реально. Главное — точно определить углы, правильно выставить оси и несколько раз измерить полученные размеры перед началом земляных работ.
А сэкономить время и избежать лишних переживаний помогут современные измерительные инструменты. Качественная рулетка, лазерный дальномер и нивелир значительно упрощают работу, позволяют быстрее проверить размеры и получить более точный результат. Помните: хорошая подготовка на этапе разметки — это залог того, что фундамент для бани будет выполнен правильно и прослужит долгие годы.
